卓群世纪小风扇PCBA方案开发的结构原理

2023-06-30 14:02:16

小风扇是一种常见的电子设备，广泛应用于个人电子产品、家用电器、汽车等领域。在小风扇的设计和制造过程中，PCBA（Printed Circuit Board Assembly，印刷电路板组装）方案的开发起着至关重要的作用。本文将介绍小风扇PCBA方案开发的结构原理，从电路设计、元件选择和PCB布局等方面进行探讨。

一、电路设计：小风扇PCBA的电路设计是整个方案开发的核心。

首先需要确定所需的电源电压和电流要求，以及控制小风扇转速的方式。一般来说，小风扇使用直流电源供电，通常为3V、5V或12V。对于转速控制，可以采用简单的电阻调速、PWM调速或使用专用的风扇控制芯片等方法。在电路设计中，还需要考虑电源滤波、过流保护、反向电压保护等功能。

二、元件选择：正确选择元件对小风扇PCBA的性能和可靠性至关重要。

首先要选择适合电源电压和电流的电容、电阻和电感器件。在选择风扇控制芯片时，需要考虑其工作电压范围、最大输出电流和保护功能等因素。此外，还需要选择合适的散热器、连接器和传感器等辅助元件，以确保整个PCBA的正常运行。

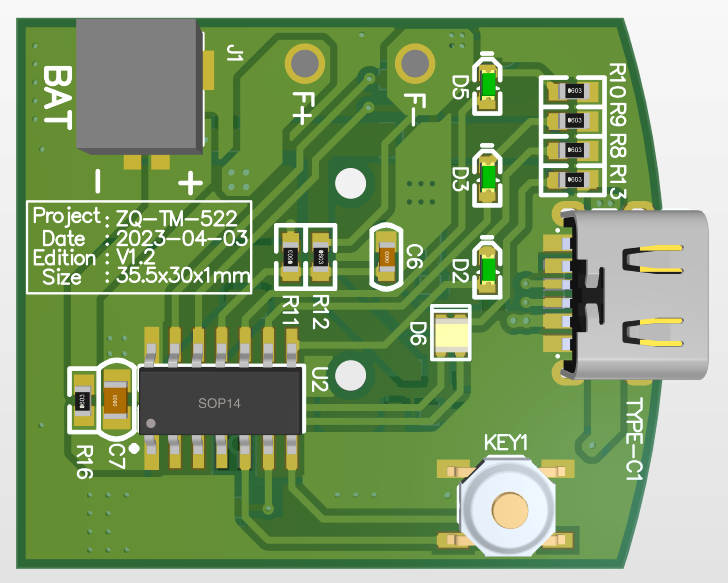

三、PCB布局： PCB布局是小风扇PCBA方案开发中另一个关键环节。

在进行PCB布局时，需要合理安排各个元件的位置和连接方式，以最大程度地减少电路的干扰和电磁辐射。同时，还要注意电源线和信号线的走线规划，避免相互干扰和串扰。另外，合理的散热设计也是PCB布局中需要考虑的因素，以确保小风扇在工作过程中能够有效散热。

四、焊接和测试：在完成PCB布局后，需要进行焊接和测试工作。

焊接过程需要保证焊接质量和可靠性，确保元件和PCB板之间的连接良好。测试阶段包括原件安装测试、电路功能测试和可靠性测试等，以验证小风扇PCBA方案的性能和质量。


结论：小风扇PCBA方案的开发是一个复杂而关键的过程，需要在电路设计、元件选择和PCB布局等方面进行全面考虑。合理设计电路、选择合适的元件，并进行良好的PCB布局和焊接工作，能够保证小风扇PCBA的性能和可靠性。通过不断的测试和改进，可以不断提高小风扇PCBA方案的质量，满足市场需求，为用户带来更好的使用体验。
